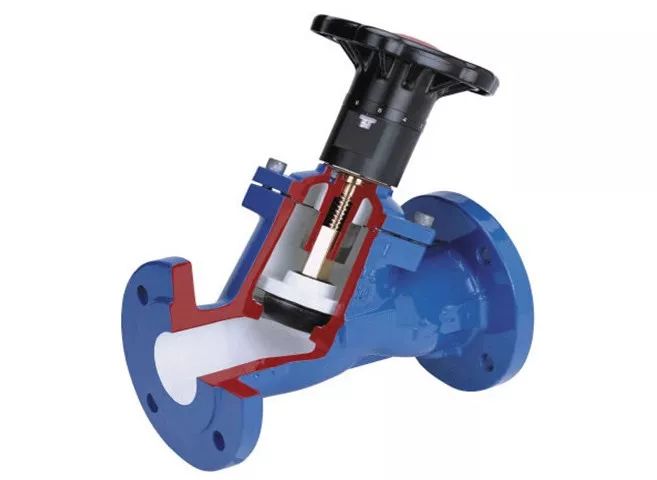

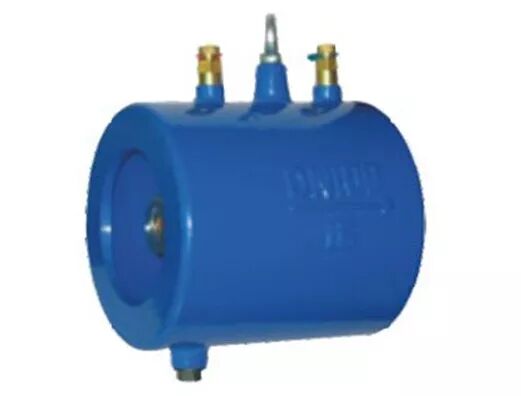

空调末端水系统平衡阀的设置--四川山金电器机电设备有限公司发表时间：2019-08-22 09:08 一、暖通空调系统平衡阀控制系统 以前的暖通空调液压控制基本上不期望达到液压平衡，因为液压变化确实难以定义和控制。60年代和70年代，随着空调系统的普及，在全球能源危机的背景下，各种空调系统节能手段被提上了议事日程。到目前为止，我公司知道市场上有三种控制理论体系下的产品系列。 1。压差控制理论系统 20世纪80年代末90年代初由TA提出，经过20年的技术培育和市场推广，其理论和产品已被业界广泛接受，并已成为一个语音系统。其合资的高端产品：TA、丹佛、欧文托普、弗洛康（退出）、国内后续产品品牌代表：河北平衡阀、正丰等。经过近20年的培育，目前的压差控制系统已成为国内设计、施工的一部分。用户产业链得到理论和产品系列的认可。顾问、设计单位和总承包商共同认可。 2。实时在线仿真等百分比特性自动控制系统 基于市场话语权的压差控制理论体系的产品研发已被TA等公司垄断。后续公司很难开拓和占领新的市场份额。因此，借助于自控产品的进步和自控与阀门的结合，产品开发已在市场上得到应用。典型：杰达、霍尼韦尔、博利默、阿兹贝尔；这些产品作为暖通空调液压平衡阀的补充产品，甚至更新换代产品，我公司也在了解和观察。在缺乏**手实践项目参考和可靠性验证的情况下，目前没有提出建议。 三。基于温度控制的能量控制阀系统 在第二类中，广州新岭也试图避免采用压差控制系统，实现基于回水温度和室温的能量分配控制。已推出一系列产品，并在小规模改造项目中应用。西门子试图收购这项技术，但失败了。目前，我公司还处于了解和观察的过程中。目前没有建议。 鉴于上述情况，考虑到系统的成熟性和可靠性，应优先选用基于成熟压差控制理论的平衡阀整定系统。下面简要分析了系统平衡阀的设置和控制策略。 平衡阀分类 1。静态平衡阀（解决静态液压不平衡） 通过改变阀芯与阀座之间的间隙（开度），改变流经阀门的流阻，达到调节流量的目的，使系统在满负荷运行的相对静态状态下平衡各分支的压力，并满足设计流量要求。 2。动平衡阀（解决动态液压不平衡） 2.1压差控制器 供回水压差通过导压管感应，自动消除旁路负荷变化引起的压力变化，保证阀端压力和流量恒定。 2.2动平衡电动调节阀（综合阀） 静态平衡阀、压差控制阀和电动控制阀功能集成在一个阀中。 2.3自动流量平衡阀 通过自动感应管路压力的变化，改变阀芯的流通面积，使管路流量恒定（一般用于冷冻主机前的定流量系统，以保证冷冻主机的流量恒定）。 三。平衡阀设置目的 在暖通空调水系统中，由于系统中存在水力不平衡（静态不平衡和动态不平衡），系统流量分布不均匀，导致部分地区冬季不热，夏季不冷。系统输送的水流量不合理，使空调区域的实际冷热需求与实际冷热供应不匹配，造成能源浪费。 《民用建筑采暖通风与空气调节设计规范》GB50736-2012第8.5.14条规定，在选择空调水系统的布置和直径时，应减小平行回路间的压力损失差。在设计条件下，并联回路间的压力损失相对差*过15%时，应采取水力平衡措施。 在解释本规范要求的规定时，提到空调水系统的平衡措施包括：

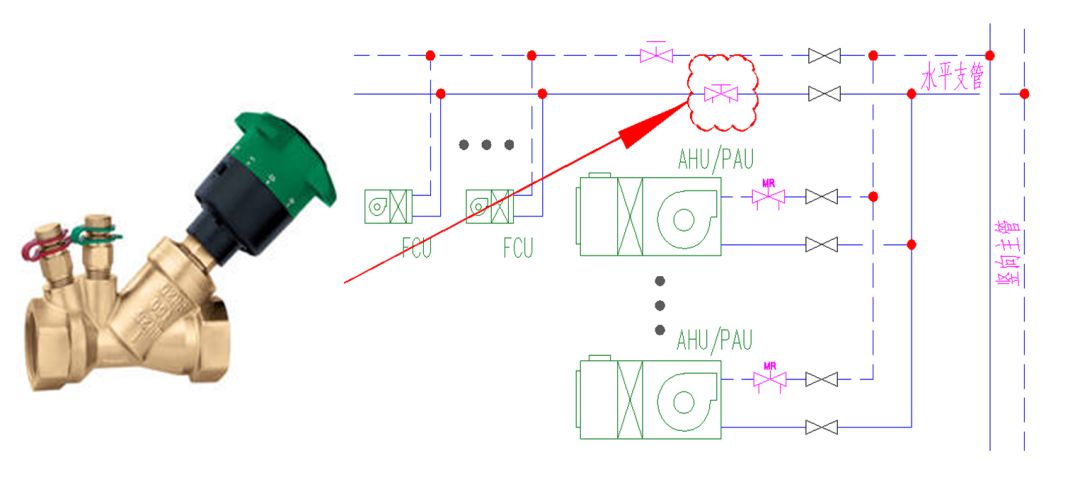

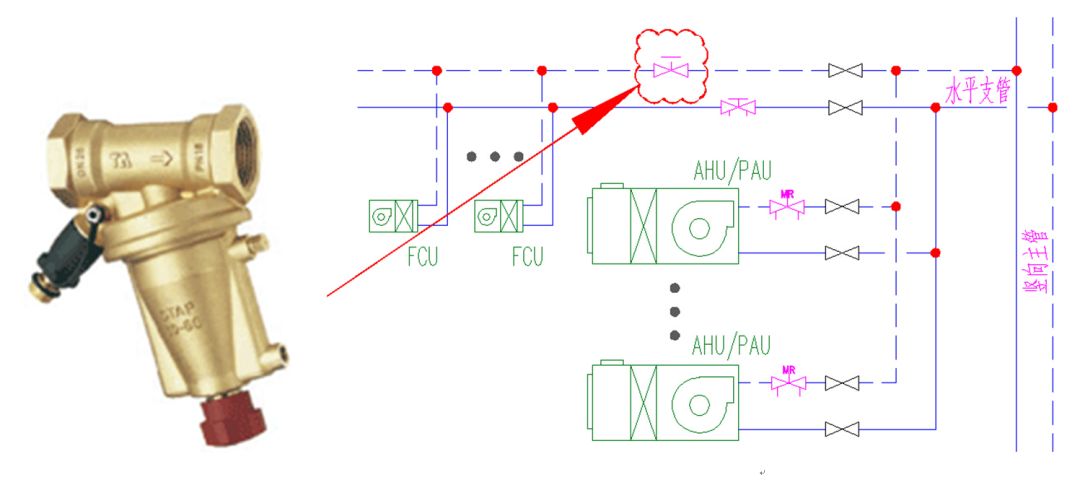

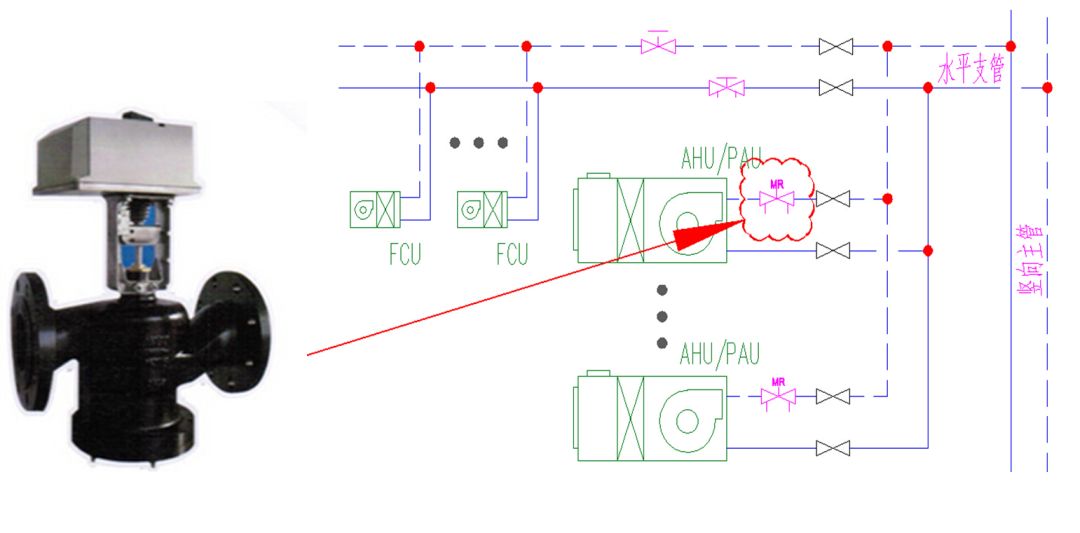

对于大型工程，由于设计、施工中实际工况的变化，在各种工况下均难以通过管径选择计算达到管道平衡（在各种工况下均难以达到平衡要求的15%）。操作、设备和后续操作。因此，合理设置平衡阀是保证管道水力平衡*直接的手段。 四、平衡阀设置方案及比较 为了消除液压不平衡的问题，实现各空调区域的冷暖效果平衡，达到节能降耗的目的，平衡阀设置方案大致可分为三类：

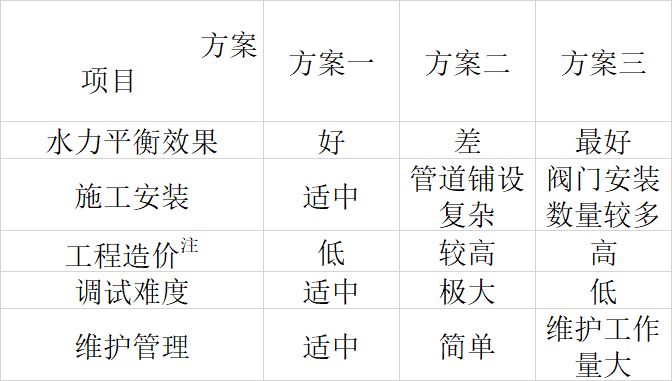

三种方案的优缺点见下表。 解释： 1。由于各平衡阀的费用因管径类型而异，本阶段无法确定数量，详细费用可在设计院系统图完成后由专业测量员计算。 2。原则上，方案2的成本应是**的，但对于某些项目来说，为了减少机电管道的交叉，确保室内净高，更难实现对环的相同布局（供电方向和回流管道不能增加管道成本）。因此，方案2的成本完全取决于回路的长度和立管的位置。 三。一般来说，为大量终端设备安装平衡阀的方案应该是*昂贵的方案。 方案2可以降低阀门成本，但同样的安装方式增加了管道成本，占用了更多的天花板空间。更重要的是，在实际工程中很难满足理想的同向设计（规范不推荐这种设计），因此动态不平衡是不可避免的。方案3完美地解决了所有静态和动态问题。国家水力不平衡的问题，但对于一些工程来说，大量的空调机组和风机盘管机组导致了系统成本的大幅增加。 |
